Termékadatok
| Pofa szélesség: | 73 mm |
| Pofa magasság: | 35 mm |
| Nyithatóság: | 100 mm |
| Magasság: | 104 mm |
| Teljes hossz: | 190 mm |
| Max. szorítóerő: | 1500 daN |
| Tengely átmérő: | Ø 18 h6 mm |
| Tömeg: | 6,6 kg |
Jellemzők:
- maximális pontosságot igénylő marási, köszörülési, szikraforgácsolási és mérési-ellenőrzési feladatokhoz ajánlott
- alapanyaga magas minőségű ötvözött szerszámacél
- edzett és precíziósan köszörült pofák és test
- felületek keménysége: 58 - 62 HRC
- a mozgó pofa függőleges és vízszintes prizmatikus hornyolással ellátva
- 0° - 45°-ban dönthető
- a lehúzó hatást létrehozó pofák meggátolják a munkadarab felemelkedését
- gyors és egyszerű munkadarab rögzítés és oldás hatszögkulcs használatával
- a rögzítőcsavar ajánlott szöge 45°
Pontossági értékek:
- Merőlegesség: 0,01 mm / 100 mm
- Párhuzamosság: 0,01 mm / 100 mm

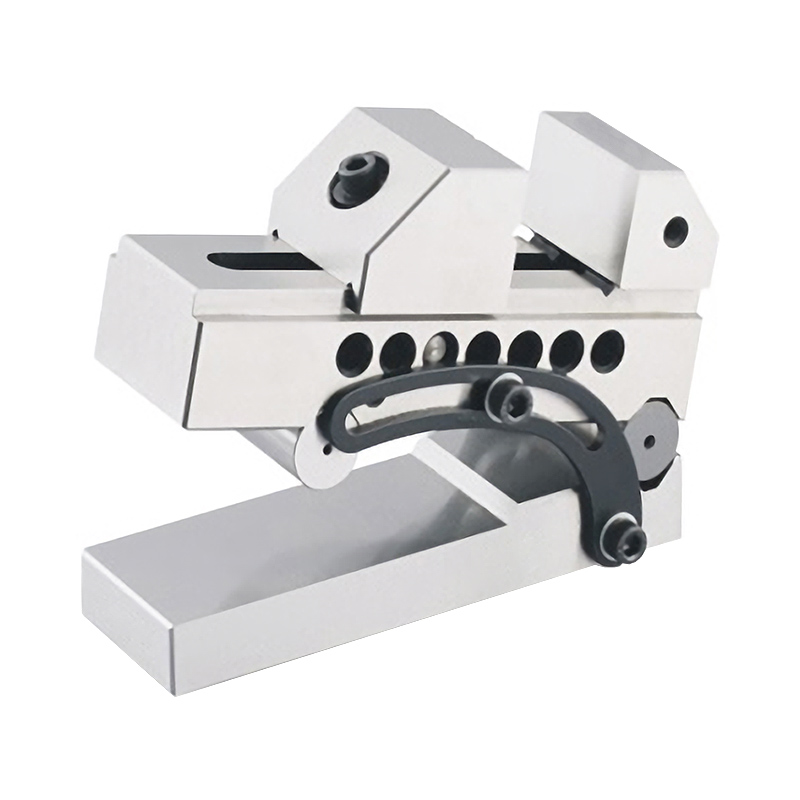

A precíziós szerszámkészítő szinusz satu orsó nélkül, 73 mm-es pofaszélességgel kifejezetten olyan műhelyekbe készült, ahol a nagy pontosság és az ismételhetőség alapkövetelmény. Stabil alapkivitele és gondosan megmunkált felületei megbízható befogást biztosítanak marási, köszörülési, szikraforgácsolási, illetve mérési-ellenőrzési feladatok során.
A magas minőségű ötvözött szerszámacélból készült test és pofák hőkezeltek, felületük keménysége 58-62 HRC, ami hosszú élettartamot és jó kopásállóságot eredményez. A teljes felület precíziósan köszörült, így a satu könnyen illeszthető precíziós asztalokhoz, mágneses lapokhoz és szögbeállító készülékekhez.
Főbb jellemzők és előnyök
A satu 0° és 45° között dönthető, ami ideálissá teszi ferde felületek, élek és hornyok pontos megmunkálására. A mozgó pofa függőleges és vízszintes prizmatikus hornyolása megkönnyíti a hengeres és szabálytalan alakú munkadarabok biztonságos befogását. A lehúzó hatást létrehozó pofageometria megakadályozza a munkadarab felemelkedését a befogás során, így a darab stabilan a satupofák között marad még intenzívebb megmunkáláskor is.
A gyors rögzítés és oldás hatszögkulcs segítségével történik, ami felgyorsítja a munkafolyamatot, különösen sorozatgyártás vagy ismétlődő befogási feladatok esetén. A rögzítőcsavar ajánlott 45°-os szöge optimális erőátvitelt és biztonságos szorítást biztosít.
Pontosság és alkalmazási területek
A satu pontossági értékei - 0,01 mm / 100 mm merőlegesség és 0,01 mm / 100 mm párhuzamosság - alkalmassá teszik finommechanikai, szerszámkészítő és ellenőrzőmérési feladatokra is. A precíz geometriának köszönhetően jól használható koordinátaasztalokon, köszörűgépeken, szikraforgácsoló gépeken, illetve mérőasztalokon.
Az orsó nélküli kialakítás előnyös lehet olyan felhasználóknak, akik speciális befogórendszert, egyedi orsót vagy külső szorítómechanizmust alkalmaznak. A kompakt, mégis masszív felépítés révén a satu kis és közepes méretű munkadarabokhoz ideális, ahol a 73 mm-es pofaszélesség elegendő befogási tartományt nyújt a finom megmunkálási feladatokhoz.
Felhasználási javaslatok
A satu különösen ajánlott szerszámkészítőknek, precíziós gépészeknek és mérőlaboroknak, ahol a megbízható, ismételhető befogás kulcsfontosságú. Használható szögbeállító blokkokkal és szinuszasztalokkal kombinálva, így összetett szögbeállítások is pontosan beállíthatók. A gondos karbantartás - a felületek tisztán tartása és enyhe olajozása - segít megőrizni a satu pontosságát és hosszú távú használhatóságát.
